ASTM D5961 - 폴리머 매트릭스 복합 라미네이트의 베어링 반응
ASTM D5961 - 폴리머 매트릭스 복합 라미네이트의 베어링 반응
ASTM D5961은 복합 라미네이트의 핀 또는 고정 조인트의 베어링 반응을 다루는 테스트 표준입니다. 개별 복합 부품을 리벳이나 패스너로 연결하는 것은 항공우주 산업의 부품 연결을 위한 일반적인 솔루션입니다. ASTM D5961은 재료 설계자가 연구 개발, 품질 보증 및 구조 설계 분석을 위한 재료 사양을 결정하는 데 사용됩니다.
테스트 방법
ASTM D5961에는 A, B, C, D의 네 가지 테스트 절차가 포함되어 있습니다. 절차 A는 단일 시편의 이중 전단 인장 하중을 위해 설계되었습니다. 절차 B는 두 조각의 시편에 대한 단일 전단 인장 또는 압축 하중에 대한 것입니다. 절차 C는 단일 조각 시편의 단일 전단 인장 하중에 대한 것이고, 절차 D는 단일 조각 쿠폰에 대한 이중 전단 압축 하중에 대한 것입니다. 복합 쿠폰은 테스트 방향에 대해 균형이 잡혀 있고 대칭이어야 합니다.
이 네 가지 테스트 절차는 직접 비교할 수 없는 결과를 제공한다는 점에 유의하는 것이 중요합니다. 더 큰 패스너 회전과 더 높은 최대 베어링 응력으로 인해 절차 C는 절차 B보다 더 높은 강도를 생성합니다. 돌출 헤드 패스너의 경우 절차 D는 절차 C보다 더 높은 베어링 결과를 생성할 가능성이 높습니다. 절차 A와 C는 매우 유사한 결과를 생성합니다.
재료 테스트 시스템
ASTM D5961은 복합 라미네이트의 핀 또는 고정 조인트의 베어링 반응을 다루는 테스트 표준입니다. 개별 복합 부품을 리벳이나 패스너로 연결하는 것은 항공우주 산업의 부품 연결을 위한 일반적인 솔루션입니다. ASTM D5961은 재료 설계자가 연구 개발, 품질 보증 및 구조 설계 분석을 위한 재료 사양을 결정하는 데 사용됩니다.
테스트 방법
ASTM D5961에는 A, B, C, D의 네 가지 테스트 절차가 포함되어 있습니다. 절차 A는 단일 시편의 이중 전단 인장 하중을 위해 설계되었습니다. 절차 B는 두 조각의 시편에 대한 단일 전단 인장 또는 압축 하중에 대한 것입니다. 절차 C는 단일 조각 시편의 단일 전단 인장 하중에 대한 것이고, 절차 D는 단일 조각 쿠폰에 대한 이중 전단 압축 하중에 대한 것입니다. 복합 쿠폰은 테스트 방향에 대해 균형이 잡혀 있고 대칭이어야 합니다.
이 네 가지 테스트 절차는 직접 비교할 수 없는 결과를 제공한다는 점에 유의하는 것이 중요합니다. 더 큰 패스너 회전과 더 높은 최대 베어링 응력으로 인해 절차 C는 절차 B보다 더 높은 강도를 생성합니다. 돌출 헤드 패스너의 경우 절차 D는 절차 C보다 더 높은 베어링 결과를 생성할 가능성이 높습니다. 절차 A와 C는 매우 유사한 결과를 생성합니다.
재료 테스트 시스템

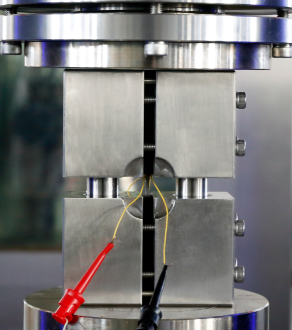

ASTM D5961 테스트는 로딩 플레이트를 잡기 위한 정밀 수동 또는 유압 웨지 그립이 장착된 WDW 100kN 시리즈 바닥 모델과 같은 고용량 시스템에서 가장 잘 수행됩니다. 이 표준에는 각 절차마다 일반적으로 로딩 플레이트, 핀 및/또는 패스너와 관련된 다양한 로딩 도구가 필요합니다. 로딩 플레이트를 잡으려면 그립 세트가 필요합니다.
